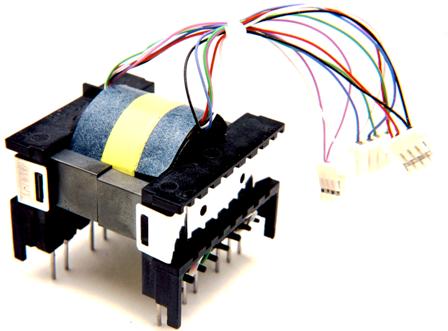

高频变压器
频率范围：高达600 kHz.
安装： SMT贴装，PCB插针，引线端子
额定功率：1VA to 20kVA
输入/输出电压：1V 到 10kV
高频变压器软磁铁氧体磁芯选择指南
特种变压器铁氧体磁芯类型的选择，取决于设计参数和设计者的个人偏好。不同磁芯类型（下图所示）对应的具有指示性的功率容量，能够作为初始选择时的通用指南。
不同软磁铁氧体磁芯类型对应不同功率容量
|
功率范围（瓦） |
N87级材料对应的磁芯类型 |
|
<5 |
RM4; P11/7; EF12.6; U10 |
|
5-10 |
E(F)16; RM5; P14/8 |
|
10-20 |
RM6; E(F)20; P18; U15; EFD15 |
|
20-50 |
RM8; P22; RM10 ETD29; E25; EFD20 |
|
50-100 |
ETD29; ETD34; RM12; P30; EFD25 |
|
100-200 |
ETD34; ETD39; ETD44; P36; E30; E42; EFD30 |
|
200-500 |
ETD44; ETD49; E55 |
|
>500 |
ETD54; ETD59; E65 |
备注：每种磁芯类型在以下方面如有不同，包括拓扑结构、工作频率和温度、磁通密度、材料级别，那么对应的功率容量也是不同的。按照EPCOS级别。
软磁铁氧体标称尺寸和针位
| E 磁芯和配件 |  |
范围: E5 –E70 |
| EFD 磁芯和配件 | |
范围: EFD10 –EFD30 |
| EP 磁芯和配件 | |
范围: EP7 – EP20 |
| ER 磁芯和配件 | |
范围: E9.5 –ER54 |
| ETD 磁芯和配件 | |
范围: ETD29 –ETD59 |
| P 磁芯和配件 | |
范围: P 5.8 – P48 |
| PQ 磁芯和配件 | 范围: PQ20 – PQ35 | |
| RM 磁芯和配件 | |
范围: RM4 – RM14 |
备注：以上尺寸和针位是符合EPCOS产品规范的，其它生产厂家的产品尺寸可能会不同
